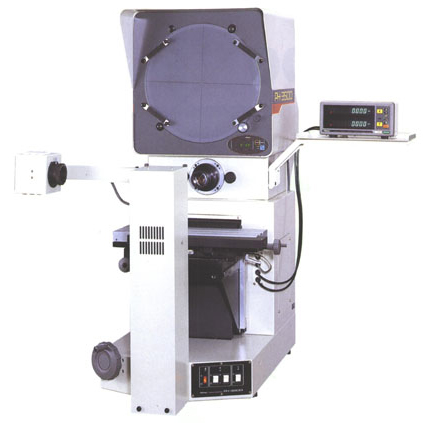

-->重型结构设计, 座架型卧式光学投影系统。
-->磨沙白色投影屏, 高清晰反像投影。
-->356mm ( 14”)直径的投影屏清晰地刻有两组十字准线(实线和参差线)。
-->数字式角度测量可精确至 1’或 0.01°。
-->浮动式工作平台配合直线测定, 可以进行快速、精确的测量(显示装置可以任意选择)
-->光线明亮均匀的卤素灯为投影和表面照明的安全光源。
-->当测量不规则工件时,合适的螺距可对模糊或歪曲图像进行自由调整测量。
-->配合各种配件, 系统可以拥有更广泛的应用范围。
型号 | PH3515F | 型号代码 | 220V/230V | 172-849D | 240V | 172-849E | 工作平台尺寸 | 450 × 146mm | XY 测量范围 | 水平(X) | 254mm | 垂直(Y) | 152mm | 投影镜头 | 10× (可依据需要另行选购其他倍数镜头) | 数据输出(可选项) | 可连接KS,KA,QM-200等设备(祥见投影配件) | 最大工件重量 | 45kg | 放大倍率精确度 | 轮廓线照明:±0.1% 或以下,表面照明:±0.15% 或以下 | 测角投影屏 | 有效直径 | 356mm (14") | 屏幕材料 | 精细纹理磨砂玻璃 | 基准线 | 交错十字基线和十字基准线 | 显示范围 | ±370º | 分辨率 | 1'/0.01º可随意切换 | 功能 | ABS/INC 模式转换开关, 零点设定 | 轮廓照明 | 光源 | 卤素灯泡 (24V, 150W) | 光学系统 | 长焦距系统 | 功能 | 2-级亮度照明开关 , 冷却风扇 , 吸热滤波镜 ,绿光滤波镜 (可选) | 表明照明 | 光源 | 卤素灯泡 (24V, 150W) | 功能 | 可调聚光透镜(所有放大倍率) , 冷却风扇 , 吸热滤波镜 | 电源 | 100/110/120/220/240V AC (转换开关), 50/60Hz | 重量 | 155kg (341lbs.) | 标准配件 | 10× 聚光镜套件, 工作平台 (319-227-1), 表面照明单元 (172-133), 计算单元(990271),电源线, 卤素灯 24V 150W ( 2两个 ), 防尘罩 (383228), 用户手册 | |
