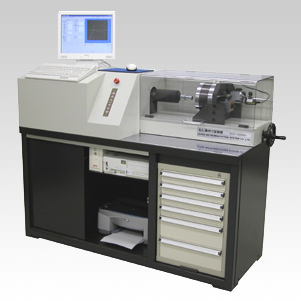

产品名:NST-500NM 螺丝锁紧试验机
价格:
详细参数:

NST 系列测试仪是完全参照JIS B 1084 和 ISO16047 的测试项目要求设计的, 测试内容包括: 锁紧力( Ff )、扭矩( Tf )、螺丝部分的扭矩( Ts )、旋转角度和螺丝伸长率等等都可以进行测试。另外JIS B1056, JASO F 106-96所规定的"止滑螺母的扭力试验"也可以测试, 本设备是一步在测试速度为30 RPM情况下, 同时可满足JASO, ISO和JIS 等规范的专业机种;

在一次完整的测试后, 可同时获得旋转角和扭矩的曲线图、扭矩和锁紧力的曲线图、伸长率和锁紧力的曲线图、伸长率和扭矩的曲线图等等数据, 依据所测得的资料, 可以计算出扭距系数,摩擦系数等等结果, JASO F 106-96 要求的螺丝的预防逆向回转测试同样也可以测试;

测试仪采用计算机进行数据处理, 所以修改和保存测试条件和数据操作非常简单, 并且测试数据可以转换到Excel 文档, 可方便的在其它电脑上读取, 同时也可通过打印机直接将测试数据等等打印即可。

测试项目:
> 锁紧力( Ff )
> 锁紧扭矩( Tf )
> 螺纹部分扭矩( Ts )
> 螺丝伸长率
> 锁紧旋转角

计算项目:
> 扭矩系数( K )
> 轴承与螺丝表面摩擦系数
> 屈服锁紧力( Ffy )
> 屈服锁紧扭矩( Tfy )
> 最终锁紧力( Ffu )

自锁螺母:
> 校对荷重测试
> 初期测试
> 重复测试

NST-500NM

最大测试扭矩

500Nm

最大测试力

100kN

最大保持扭矩

300Nm

测试转速

0.01 ~ 30RPM ( 1 ~ 10800deg/min)

工件尺寸

直径

Ø4~12mm

长度

25~80mm

显示

扭力、扭矩

500.0Nm  100.00kN  300.0Nm

角度

-9999.9 ~ 9999.9 deg

伸长

0.000 ~ 10.000mm

外形尺寸(mm)

W 1350 x D 515 x H 1110 (LCD除外)

重量

约400 kg

试验测试画面:

打印报告样张:

测试软件运行在由美国微软公司注册商标的Windows操作系统之下。
