产品中心

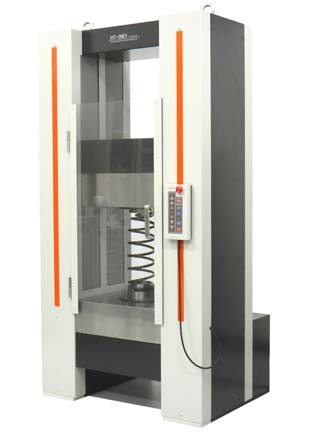

产品名:SST 减震弹簧侧向力试验机
价格:
详细参数:

减震弹簧侧向力试验机是本公司对长期研发的弹簧侧向力测定元件进一步升级的最新


弹簧试验机。


上下压缩板各装配有3个 传感器,加上XY轴用3个传感器,共计使用了9个传感器,通过


专用软件可以一次测定压缩荷重、上下中心位置、侧向力、侧向力作用角度、力矩等减震


弹簧所要求的各项数据。




测定结果可以用多样化图像表示:



标准:表示荷重和压缩高度之间关系的图像



Fx-Fy:表示X方向和Y方向上侧向力的图像



Fxy-deg:表示X方向和Y方向侧向力的合力角度的图像



GxU-GyU:表示作用在上压缩板上X方向和Y方向的中心位置的图像。



GxyU-deg:表示作用在上压缩板上X方向和Y方向上的中心位置及其角度的图像。



GxL-GyL:表示作用在下压缩板上X方向和Y方向的中心位置的图像。



GxyL-deg:表示作用在下压缩板上X方向和Y方向上的中心位置及其角度的图像。




对   应   规    格

JISB 7738引張・圧縮試験機 0.5級

型    号

SST-20KN

SST-50KN

行    程

800mm

压盘尺寸

Ø250mm

Ø340mm

测试能力

Z轴: 20KN / Fx轴: 2 KN / Fy轴: 2KN

Z轴: 50KN / Fx轴: 5 KN / Fy轴: 5KN

软件语言

中文(简,繁体),英文,日文,韩文

最小行程移动量

0.01mm

長さ精度

±(0.05+0.0001L)mm以内 (Lは任意の長さmm)

压  缩   速  度

10~2000mm/min

压  缩   控  制

精密滚珠丝杆和伺服马达控制

移   动   速   度

高速 : 速度1000(mm/min) 按一下移动1 (mm)

中速 : 速度100 (mm/min) 按一下移动0.1 (mm)

低速 : 速度10(mm/min) 按一下不移动

荷   重   精   度

指示值0.5%以内

单   位   选   择

N、Kn(海外规格包括 kgf  lb  in 等)

紧急停止保护措施

上下移动时有最大移动范围限制

设置有紧急停止按钮

超载自动停止

安全护门打开自动停止

控   制   方   式

配有电缆式控制手柄

电   源   电   压

AC220V

AC220V 3P

功        率

1500VA

3000VA

外   部   尺   寸

W920×D670×H1800

W990×D770×H1820

重             量

约650kg

约750kg


测试画面:
