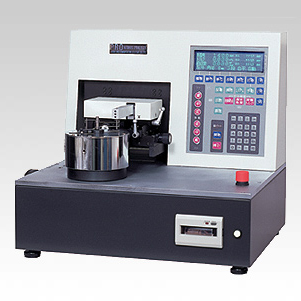

产品名:PRO-T系列扭簧试验机
价格:
详细参数:

■

全系列采用JIS B 7738「线径弹簧圧缩引张试验机」0.5(高等级)标准。

1,2,3段荷重(角度)弹簧定数自动试验、往复测定、自由角度的测定可简单完成。

自动原点校正功能完成荷重传感器与机台材料刚性结构变形演算、补偿,保证高精度测定。
人机对话式的测试条件设定输入。
系统可以通过键盘输入或数据导入的任意一种方法,输入测试条件。
为方便公差的计算和输入,系统设有+/-,% 按键,当输入公差百分值后,系统将自动计算上下限值。
显示画面可以在主画面、图形量程和数字量程中切换,自动进行优劣对比实时显示优劣产品个数。
多达16种的测试种类,不仅能满足生产测量,同时还能满足弹簧工程设计要求的苛刻测试。
测试荷重单位有 N,gf,kgf。
长度单位有mm,cm,m。
数字式打印机和RS-232C 接口都是试验机的标准设备。
为方便操作,测量范围可以自由转换3段试验范围。
通过转盘,自动校正负载测试塞规和旋转塞规的位置得到精确的零点位置。
系统可以通过输入的参数自动计算出中心固定塞规的直径、负载规和旋转规位置。
系统设有过载限制器和紧急停机功能。
系统可以经过简单的操作设置循环次数进行自动测试。
通过打印机可以得到数字式测试结果的报告。

旋转位移控制按钮设有10度, 1度, 0.1度缓动旋转级别,可以精确的控制角度。



型号

PRO-TS-50N

PRO-TS-100N

PRO-TS-500N

最大负载测试能力(Kgf-mm)

300kgf-mm

600kgf-mm

2000kgf-mm

最大负载测试能力(Kgf)

5kgf

10kgf

50kgf

最大负载测试能力(N)

50N

100N

500N

自动转换两级负载测试

5kgf / 0.5kgf

10kgf / 1kgf

50kgf / 5kgf

最小扭力读数 (gf-mm)

1 / 0.1gf-mm

10 / 1gf-mm

最小扭力读数 (N-mm)

0.01N / 0.001N

0.1N / 0.01N

单位

N, gf, kgf,Ibn

测试速度

10~ 1800 deg/min

测试样本线圈直径

Ø50

负载探测移动长度(Y-轴)

±25mm

测量移动臂长(X-轴)

60mm

测试角度

0.1 ~ 7200.0

旋转方向

左 转 和 右 转

平台上下移动量

80mm

外形尺寸(mm)

W550×D450×H520

重 量

75Kg

电 源

AC 1OOV (50/60Hz). (AC200V: E 型)
